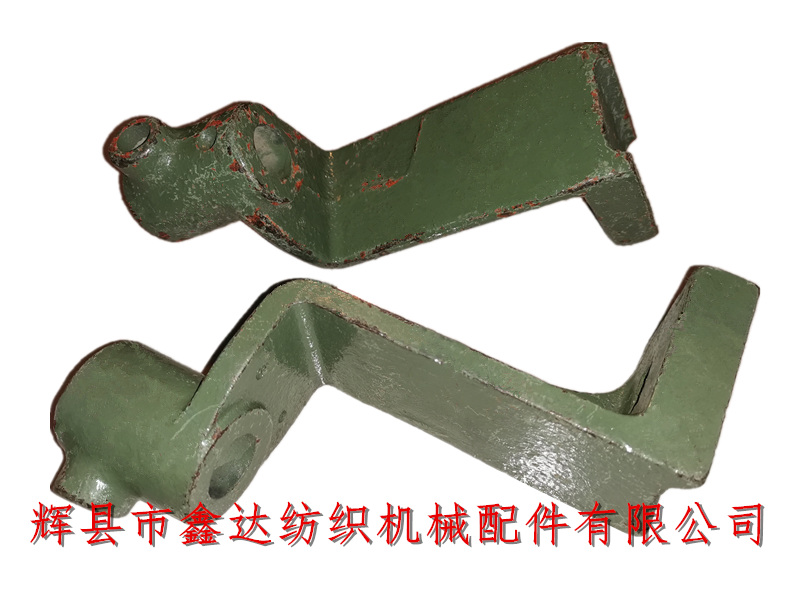

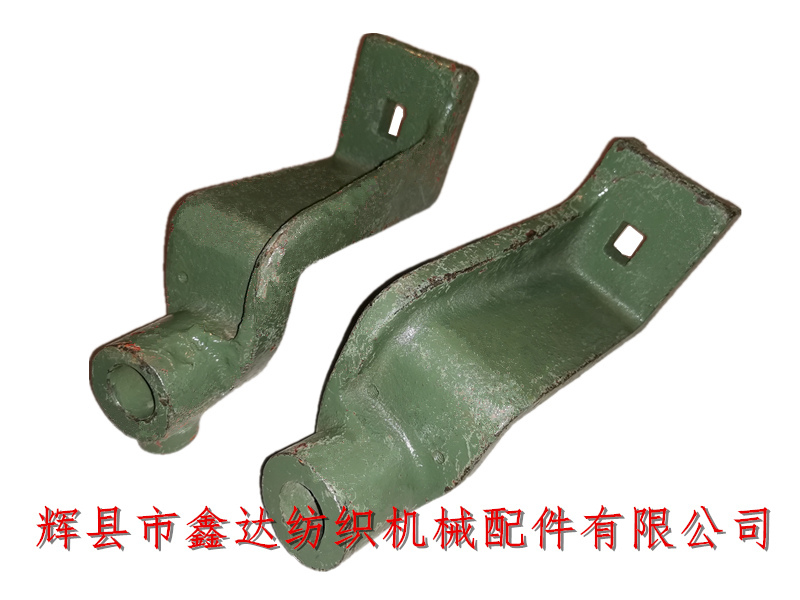

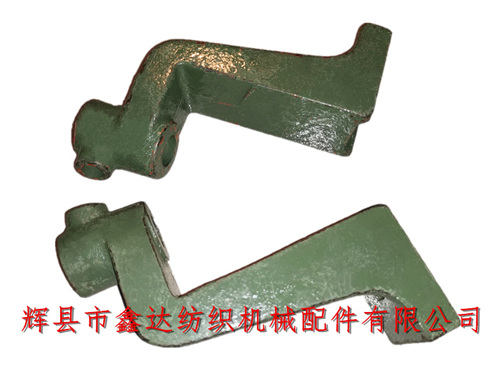

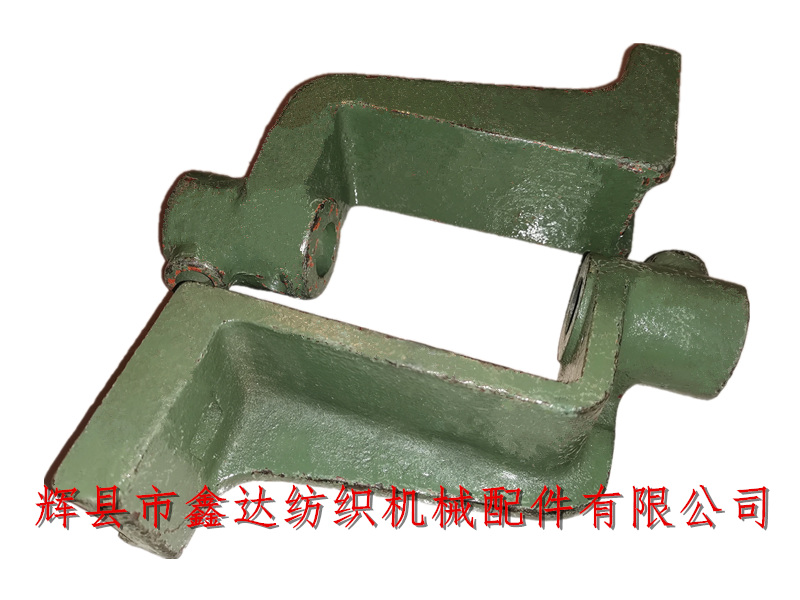

輝縣市鑫達紡織機械配件有限公司提供有梭織布機B27送經側軸前托腳配件，1515-B27織布機托腳安裝在前橫梁P4或4307的上面，托腳上面固定送經側軸B17或3426的圓孔直徑是24毫米，織布機B27送經側軸前托腳分左手和右手，上方支撐傾斜軸的圓孔直徑是15mm。
紡織配件B27（送經側軸托腳）的總長度是194毫米，寬度18厘米，高度是6.4厘米，單個配件的重量約2.2公斤，每臺織布機使用1件。
送經側軸的安裝步驟（以1511為例）：
1、由機后把側軸B17穿入后托腳B4軸孔內，軸上沉孔靠機后，送經蝸桿B19套在側軸B17軸端上，用222毫米側軸定規固定后托腳B4左右位置。根據蝸輪B5與B19的嚙合深度，調整托腳B4，并使托腳大致水平，扳緊螺絲。
2、用定規及水平尺校正側軸托腳B4上下左右中心偏度。如上下偏可銼托腳上下基面，左右偏可銼托腳的左右基面，但必須保證定規的正確性，裝前托腳B27求正中心偏度并呈水平狀態。
3、校正送經側軸后托腳中心偏度時，應反復校正蝸輪B5，蝸桿B19的嚙合，應有0.5-0.8毫米的間隙。
4、套上緊圈B18、傘齒輪B37、B31。固定蝸桿、緊圈、傘齒輪、螺絲在同一條直線上，側軸前后松動不超過0.8毫米。
織布機B27送經側軸前托腳配件是內送經裝置部件，適用1511、1515等型號內送經織布機。我公司此外還提供其它內送經配件，歡迎各地客戶采購咨詢！
