紡織五金及工具
詳細說明：

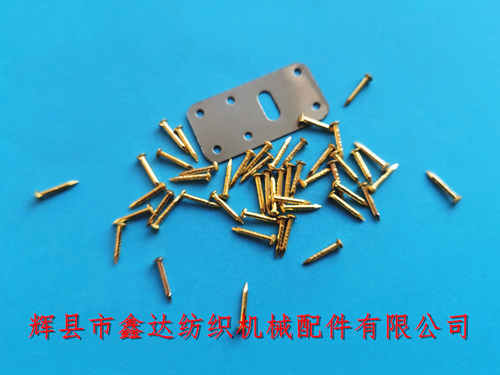

輝縣市鑫達紡織機械配件有限公司提供廣野織帶機弧形梭子配件側壁擋板及釘子，側壁擋板主要用于10齒弧形馬蹄梭，用于固定線軸錠桿上的扭簧，其外形尺寸是：長度32mm，寬度16mm，厚度是0.4mm，中間長孔的內長是8mm，內寬是3.5mm，距離邊緣的長度是11.3mm和17mm。

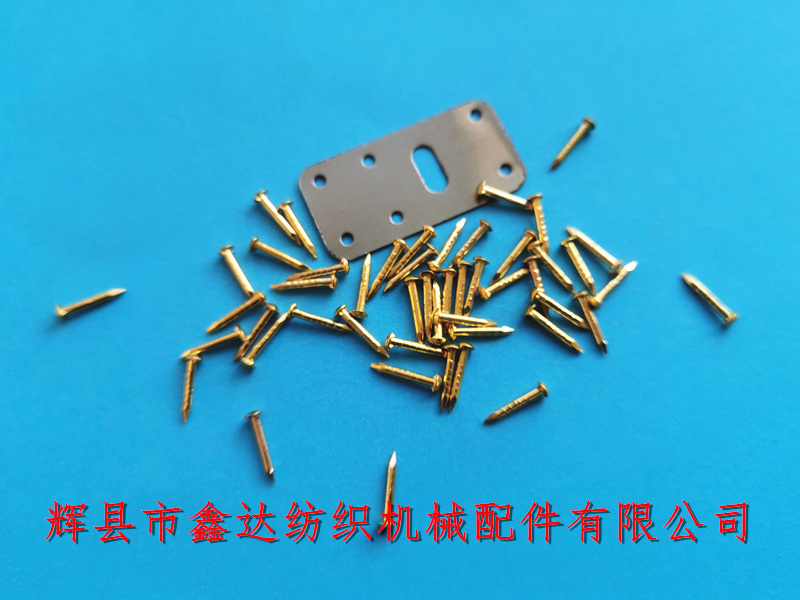

側壁擋板上的六個圓孔直徑是1.4mm，右側4個孔的中心間距是8mm（見上圖，上圖是正面），兩旁圓孔的邊緣距離外邊沿2.5mm。

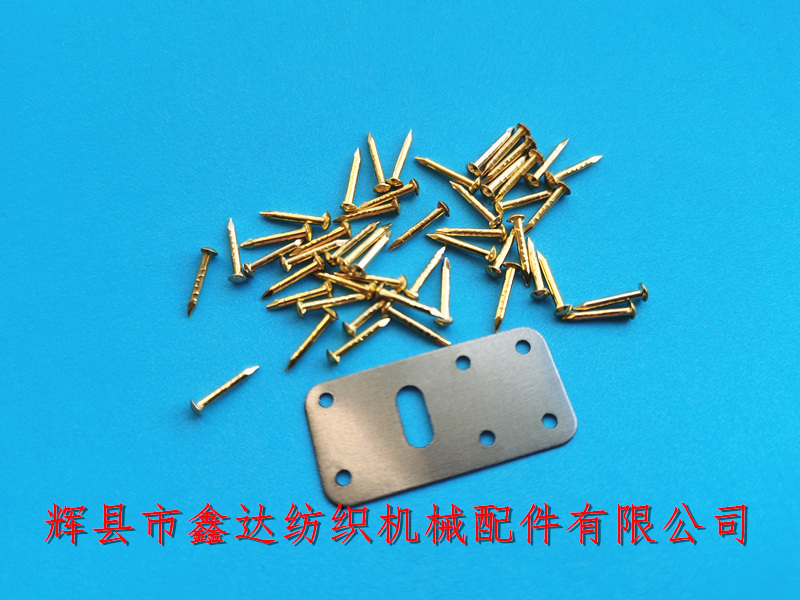

上圖是側壁擋板的背面，釘子的總長度是9.3mm，主體直徑是1mm；側壁擋板在梭子上的安裝示意圖如下：

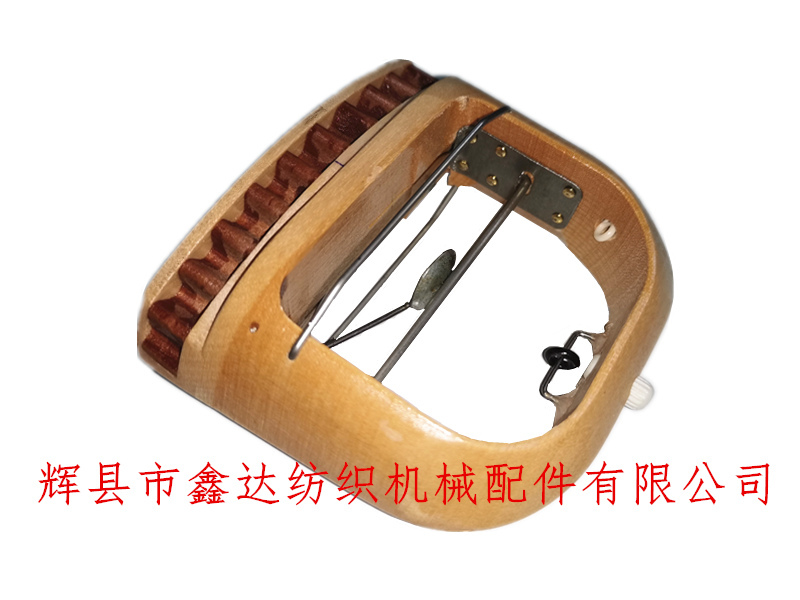

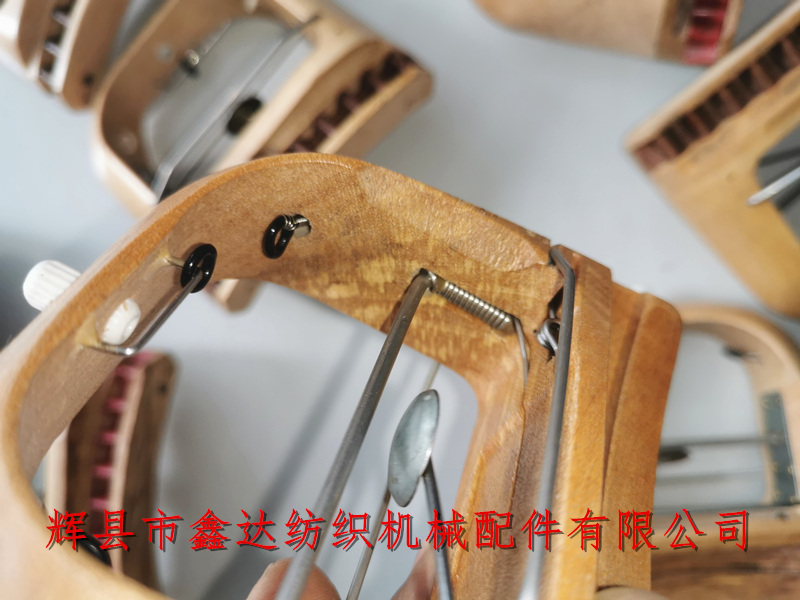

上圖是未安裝側壁擋板的狀態，下圖是安裝完成的狀態。
如需采購紡織側壁擋板,廣野織帶梭子,織帶機配件,梭子配件,釘子等產品，請聯系我公司的楊先生咨詢?cè)斍椤?/p>
