織布機維修-不同織物經紗張力的調整及影響

       織布機維修的基礎知識-不同織物經紗張力的調整及影響，經位置線的定位和上機張力的調節都是圍繞織布機后梁高低、綜框位置、織口大小進行的，平紋織布機維修、斜紋織布機布幅調整、梭口上下層經紗與胸梁的關系也是影響織布機維修過程中的理論判斷和效率提升。

一、經位置線

      綜平時，經紗自后梁C28表面開始，經過停經中導棒O39上面，穿過綜絲眼，直到織口為止，這段經紗位置，叫經位置線。

      不同的經位置線，開口時，梭口上下層經紗的張力差值不同。織制不同的織物，由于其經紗強力、經紗密度、打緯阻力、布面風格不同，因此要求配制不同的上下層經紗張力差，即配制不同的經位置線，以滿足其不同的織造要求。

     調整不同的經位置線，主要是調節后梁及停經架高低。

     織制平紋織物時，一般后梁調節的比較高。如果后梁太低，例如，當后梁、綜眼、織口連接起來的經位置線成一條直線時，梭口上下層經紗張力基本相等。此時由于開口造成的經紗張力高峰很小，故對減少經紗斷頭是有利的；但打緯時，織口處經紗受筘齒分隔約束，布面上容易出現筘跡（即方眼疵點）。

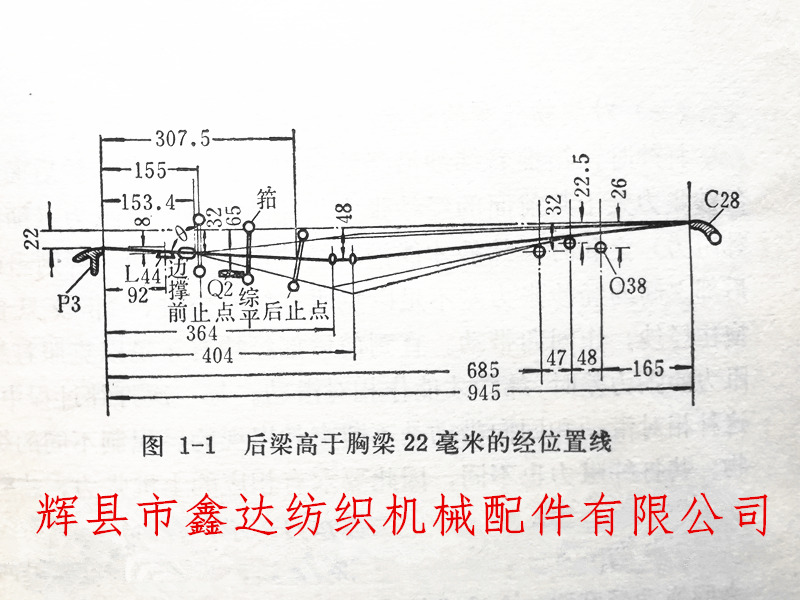

     隨著后梁C28的逐步提高，上下層經紗張力差異逐漸擴大。當后梁提高到某個程度，例如后桿托腳C1、C2提高到距墻板P1、P2上平面70毫米，即后梁表面高于胸梁P3表面22毫米時，上下層經紗張力差將相當大。這時經位置線各有關尺寸如圖1-1所示。

    在這種條件下打緯，當筘推緯紗至成形區時，緯紗必然沿著張力大的一層經紗作較多的相對滑動，而帶動張力小的一層經紗作較多的同向移動，這就使張力小的一層經紗在織物成形區各根緯紗之間，比筘片先一步出現松弛線段。筘片壓迫這些松弛線段彎曲前進，故經紗在筘片大部分移動過程中未作“分離橫動”。此外，由于上下兩層經紗隨著曲拐每一回轉動而發生張力變化，這就給織物成形區內經紗的“勻隙橫動”提供了重要決定條件。因此，采取適當?shù)纳舷聦咏?jīng)紗張力差，有助于經紗在織物內排列均勻， 減少筘跡（方眼），提高布面豐滿度。

      但過分提高后梁，下層經紗張力太大，會增加經紗斷頭；上層經紗張力太小，易使梭口不清，增加織疵，并使布面粗糙不平。

     斜紋織物在打緯時，有的經紗滿開不動，有的經紗在升降位移，因此各層經紗之間已具有張力差。為減少斷經和織疵，后梁宜適當放低，但過分降低，易使布面不勻整。

     無論織平紋或斜紋織物，停經中導棒O39的高低是隨著后梁C28的位置而定的。一般要求：綜平時，后綜眼到后梁C28表面經紗成一直線，停經中導棒O39上表面正好挨著經紗，既不脫空，也不要抬起經紗。如脫空，會使停經片在打緯時劇烈跳動；如抬起經紗，會使中導棒O39磨出紗槽，并增加經紗額外阻力。

二、上機張力

      上機張力，一般是指綜平時，經紗所受的靜態張力。調節上機張力，主要去移動張力重錘C17在張力重錘桿C14上的位置。在特殊情況下可在張力重錘桿C14上增加重錘只數，或調節送經運動吊桿C33的上下位置。

     上機張力的大小，影響織物外觀、布面質量和幅寬。

（一）對織物外觀的影響

      打緯時，筘推著緯紗沿經紗向織口移動，當緯紗后面的經紗張力大于其前面的經紗張力與緯紗前移的摩阻力（即打緯阻力）之和時，緯紗才能沿著經紗作相對滑動。否則當前后部之間的經紗張力差不足以克服打緯阻力時，緯紗只能拖住經紗，作同向帶動。直到前后部經紗有了足以克服打緯阻力的張力差時，緯紗才能作相對滑動。每一次打緯過程中，這種相對滑動的同向帶動是不斷交替出現的?？椫撇煌目椢铮浯蚓曌枇σ膊煌?，因此要求有相應的上機張力，才能使織造過程正常。例如：當上機張力過小，打緯時必然對經紗有較高的同向帶動，才能把緯紗扣緊，因此經紗在綜眼內來回拖動受摩擦，會造成較多的斷頭，而且鋼筘前面的經紗張力不勻，布面顯得不平整。當上機張力過大時，由于經紗同向帶動少，成形區小而經紗屈曲波低，布面不豐滿，紋路不清晰。

（二）對布面疵點的影響

1.上機張力過小，開口不清，易引起“三跳”疵點和飛梭故障。

2.上機張力過大，不利于打緯時經紗的排列，在布面上會保留明顯的筘跡，形成方眼疵點。過大的張力，還會增加經紗斷頭和引起軋梭故障。

（三）對幅寬的影響

上機張力大，形成織物的經紗屈曲波低，并且由于經紗受拉后伸長，布面變狹而長。上機張力小，則布寬而短。但是上機張力大，布輥落下后在整理過程中回縮量也大，這是控制在機布幅時要注意的事項。但總的結果仍然是上機張力越大，則布幅越狹，布越長。

合理調整上機張力，要根據織制各種織物時打緯阻力的大小來確定。厚密織物的打緯阻力大，上機張力應大；稀薄織物的打緯阻力小，上機張力宜小。此外，紗線質量、織軸質量、布面外觀要求等，也是確定上機張力的重要依據?？椵S質量好，經紗的張力、排列均勻，上機張力就可小些，以求布面既勻整又豐滿；織軸質量差，經紗的張力、排列不勻，上機張力就要大些，以優先保證布面平整。
