PU型片梭織機故障之電控箱的各信號燈的說明及作用

PU型片梭織機，原產地：瑞士，品牌：蘇爾壽SULZER，我公司收集了PU片梭織機故障之電控箱的各信號燈的說明及作用，便于PU片梭機的故障判斷及維修。

1.藍燈閃亮是經紗斷頭；

2.黃燈閃亮是緯紗斷頭或用停機按鈕停車；

3.黃燈和紅燈閃亮是用緊急停機按鈕停車；

4.黃燈亮是布匹到達預定長度；

5.紅燈閃亮是運轉故障（提醒機修保全工維修）；

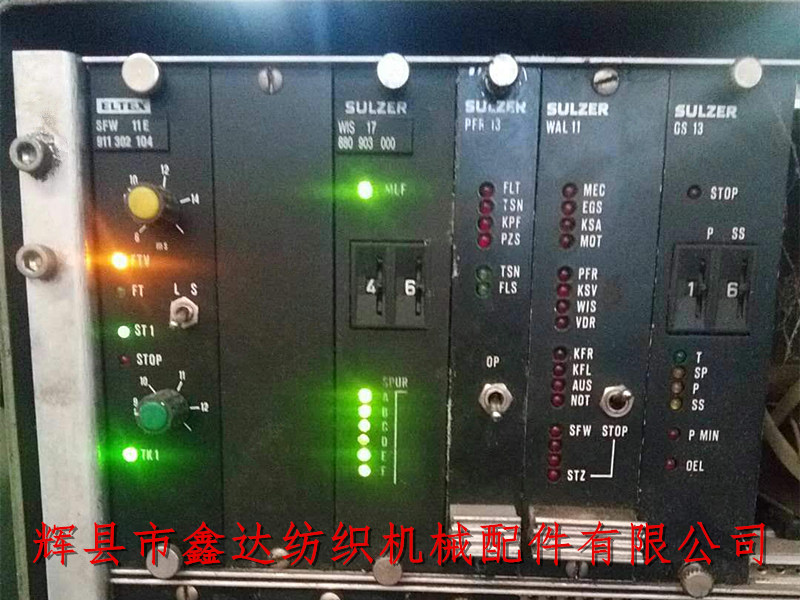

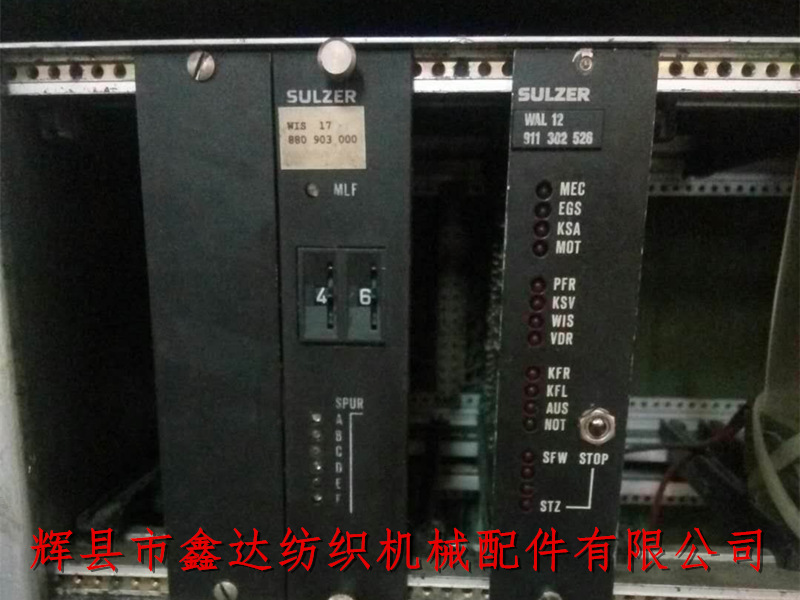

6.片梭織機運轉時紅燈閃亮是PFR模塊切換到“OP”位置（電子撿梭器失效）或SFW模塊切換到“LS”位置（緯紗檢測器失效），除了信號燈以外，位于主控箱內的LAL模塊上的發光二極管也能指示出停機原因。

發光二極管旁邊的縮寫詞含義如下：

MEC=機械故障

EGS=電子控制加油系統故障

KSA=送經傳動裝置*電動機故障

MOT=傳動電動機的熱繼電器超負荷

PFR=片梭早到識別信號（電子檢梭器**）

KSV=熔斷器*超負荷

WIS=角度傳感器對剎車鼓磨蝕的反映

VDR=全絞式紗羅裝置*故障

KFR=織機右手側經紗斷頭

KFL=織機左手側經紗斷頭

AUS=用停機按鈕停車

NOT=用緊急停機按鈕停機

SFW=緯紗斷頭

STZ=到達預定布匹長度后停機（僅在搖臂開關位于停機“STOP”位置時有效）

*不是所有的織機都有

**準確的停機原因由PFR模塊指示：

FLT=飛行觸發器有缺陷

TSN=接梭裝置處的傳感器有故障

KPF=片梭未達接梭裝置或被反彈出去

PZS=片梭遲到

電控箱說明,片梭織機故障,片梭信號燈的重要說明：

開關箱里PFR模塊上的搖臂開關原位于”下部“位置。若開關調到”O(jiān)P“，電子檢梭器將失效。這由織機在轉動的情況下紅色信號燈閃亮來表示?！監P“位置僅用于織機無梭時試轉。

以上電控箱說明,片梭織機故障,片梭信號燈的縮寫詞釋義供片梭織機保全工對PU型織機的故障判定、及時維修，歡迎大家交流學習。
