1515型自動換梭棉織機機件圖片（LT）
1515型自動換梭棉織機機件說明，關于簡圖中所示均系56寸、63寸、75"(公稱筘幅）寬幅棉織機之零件，左上角橫格中編號為機件件號，件號后面如有“RL”記號者表示該機件配件有左右手區別（R是右，L是左），圖右上角為每臺織布機所需該配件的數量。
圖左下角所標記之件號系表示與本圖示機件相連接的機件號碼，件號前如有“*”符號者系與筘幅有關的機件，本圖所示均系63"筘幅尺寸，75"筘幅則相應放長。

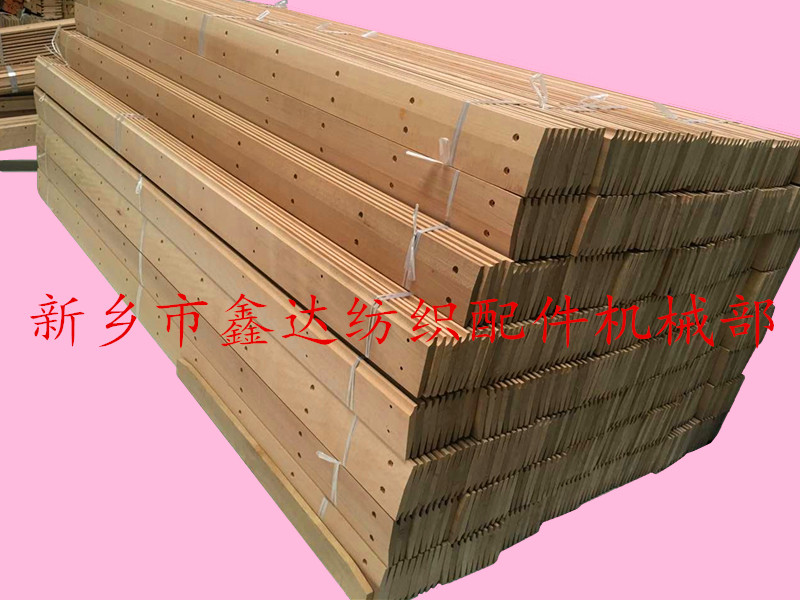

75英寸織布機使用的走梭板3310，材質：栬木或樺木，產品與3222筘框木連接使用。

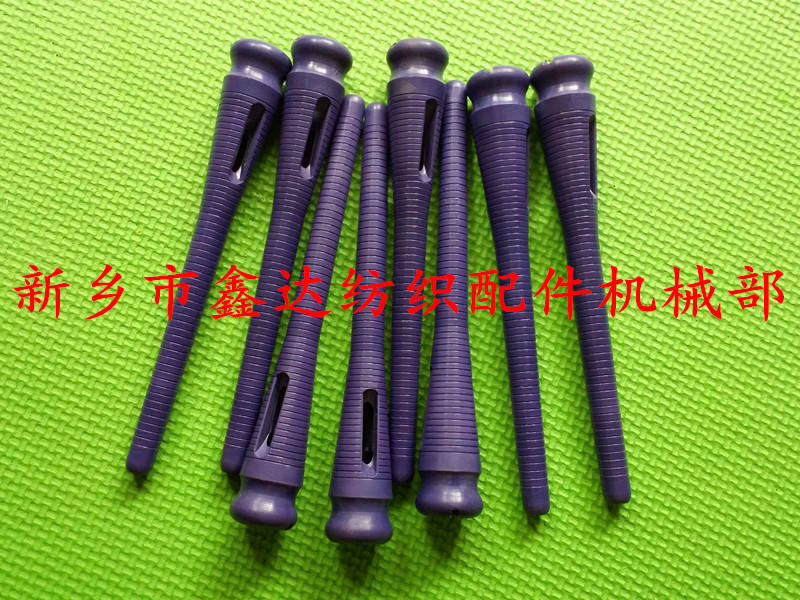

圓脖緯紗管（180）01型，兩側透槽，材質:PVC.ABS，顏色鮮亮，光澤度好，與棉織機梭子配套使用。

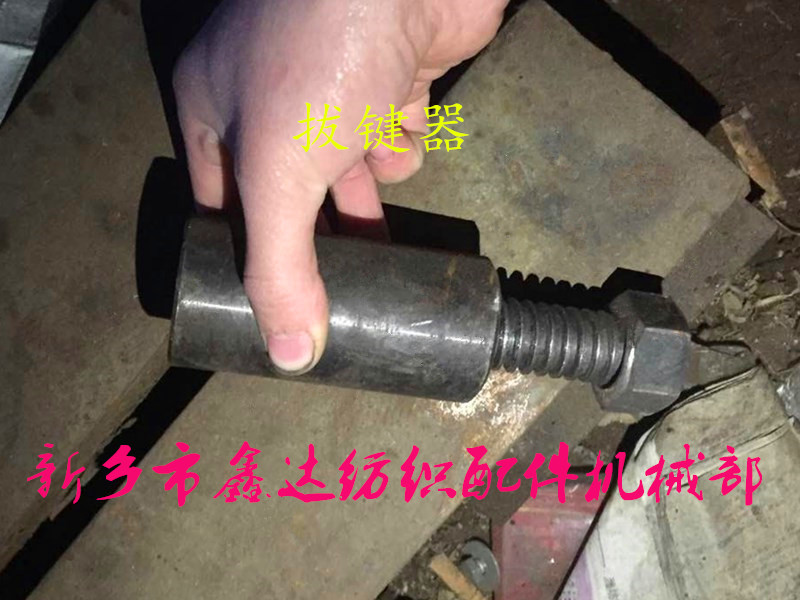

拔鍵器，又名拔銷器，屬于織布機維修工具，用于拆卸織布機中軸、彎軸齒輪的勾頭鍵丁。

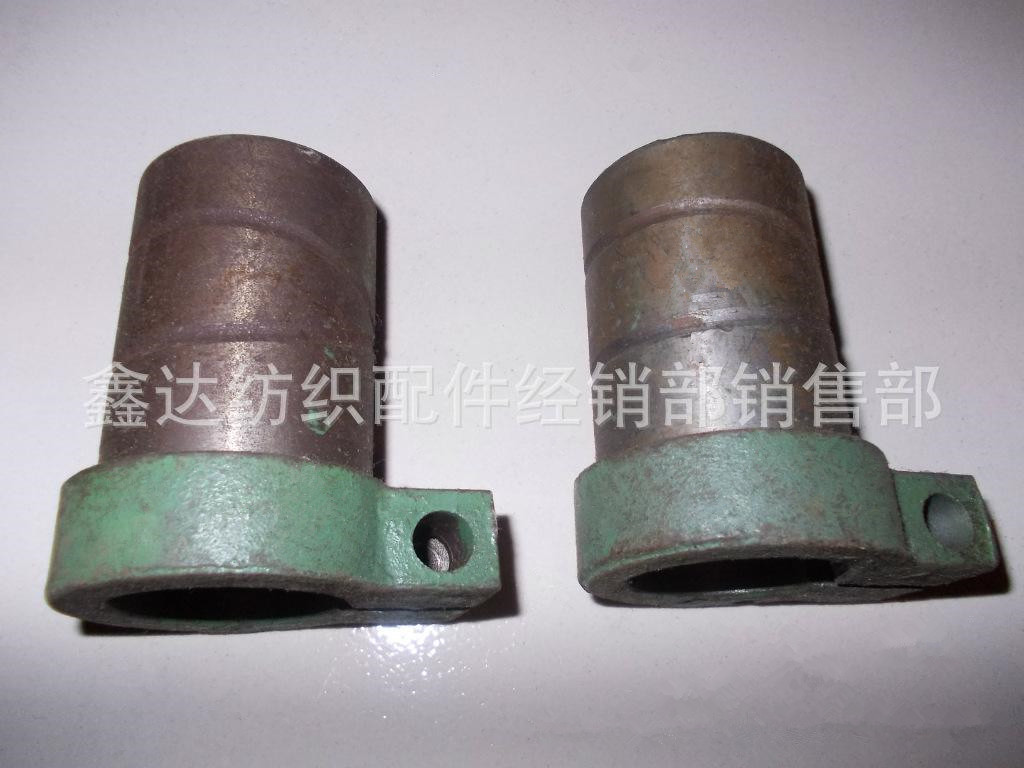

織布機中軸（踏盤軸）中托腳使用的套筒，材質:HT15-33，用于支撐中軸旋轉時同心。

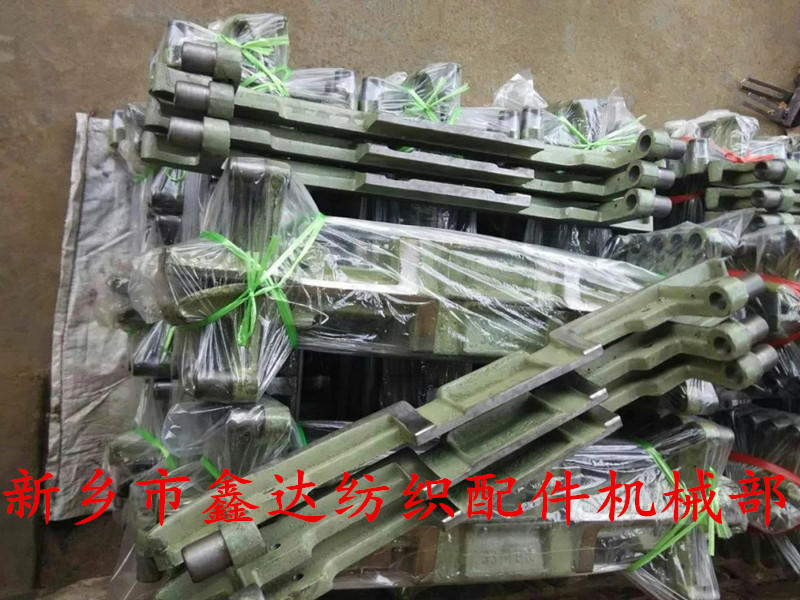

紡織配件3314前閘軌，屬于織布機梭箱配件，材質:HT15-32，紡織機配件3309螺絲芯子與其連接。

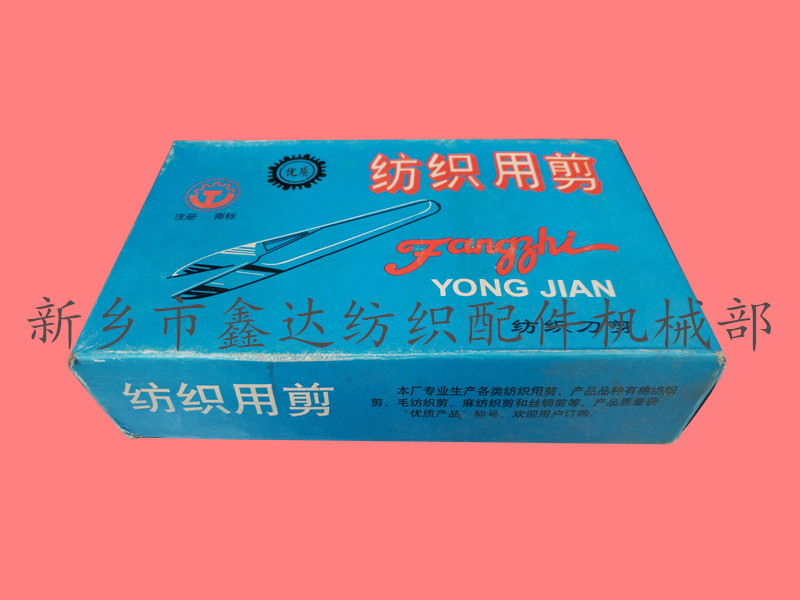

紡織紗剪，織布擋車工的手用工具，用于修剪經緯紗毛頭，產品設計簡單實用，是紡織五金工具類別產品。

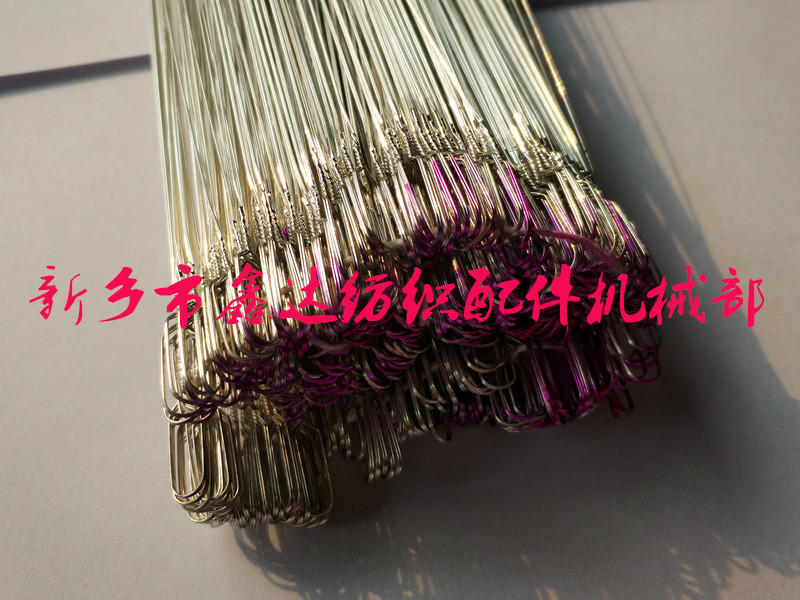

鋼絲綜，1515型號的棉織機一般使用長度305mm的錫焊鋼絲綜，尼龍包覆綜也可替代使用，主要用于織物生產過程中經紗上下層開口，從而形成梭口。

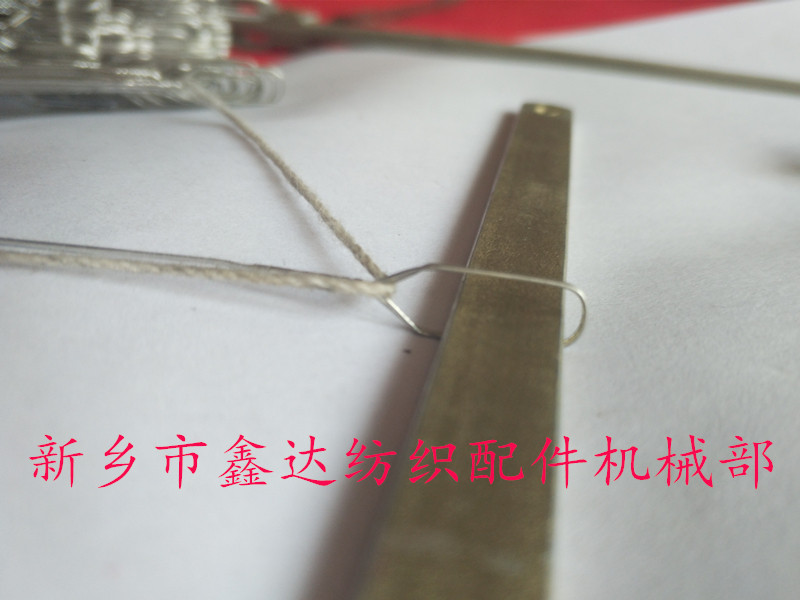

綜條（又名綜絲桿，或綜桿），用于固定綜絲成列，保證同列穿線孔（綜眼）保持在同等水平。
1515型棉織機配件-機外送經部件，用于織物織造過程中經紗的補給，材質：HT15-33,

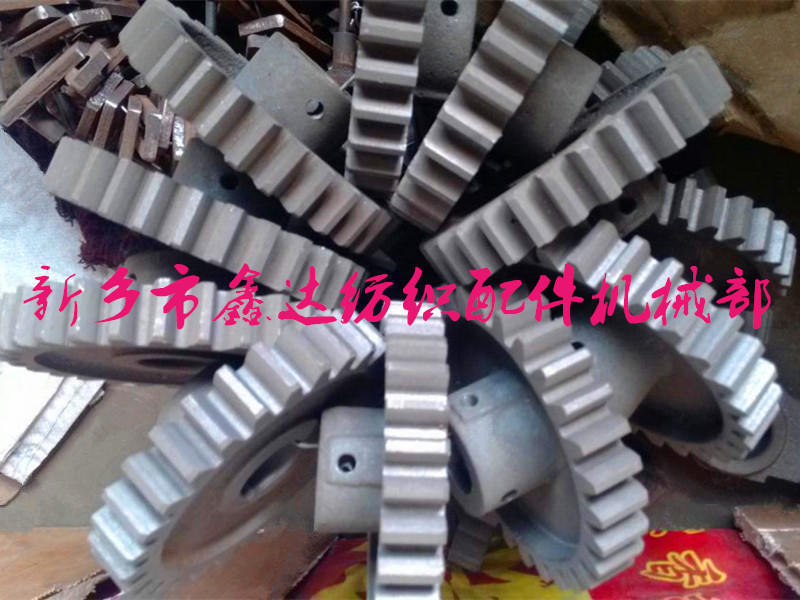

紡織送經齒輪，用于織布機經軸軸盤的咬合傳動，材質HT15-33或球鐵QT，齒數：25齒（GA615改進型使用29齒）
